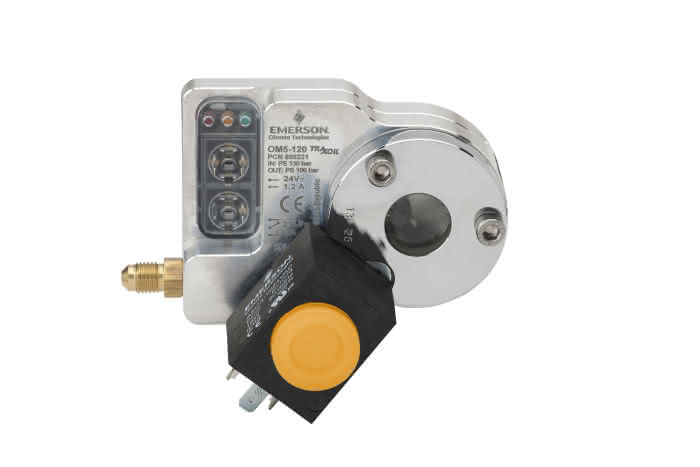

Die aktiven TraxOil Ölstandsregulierlsysteme von Emerson verfügen über eine eigenständige und robuste Regelung, die Öl direkt über das integrierte Magnetventil in das Kurbelgehäuse der Verdichter einspritzt. Die Schauglasfunktion bleibt dabei vollständig erhalten. LEDs signalisieren den Ölstand sowie den Status des Systems. Durch die integrierte Alarmfunktion mit Verdichter-Abschaltung wird der sichere und bewährte Verdichterschutz vervollständigt.

Während OM3 die bewährte Lösung für HFC & HFO-gemischte Kältemittel darstellt, können OM4 Systeme auch für subkritische CO2 Anwendungen eingesetzt werden.
OM5 TraxOil wurde speziell für transkritische CO2 Anwendungen entwickelt und ist mit speziellen O-Ringen ausgerüstet, die auch langfristig einen sicheren Betrieb mit CO2 garantieren.

Für ausgewählte A2L-Anwendungen mit Copeland-Scroll ist ein Lötadapter erhältlich.

Merkmale

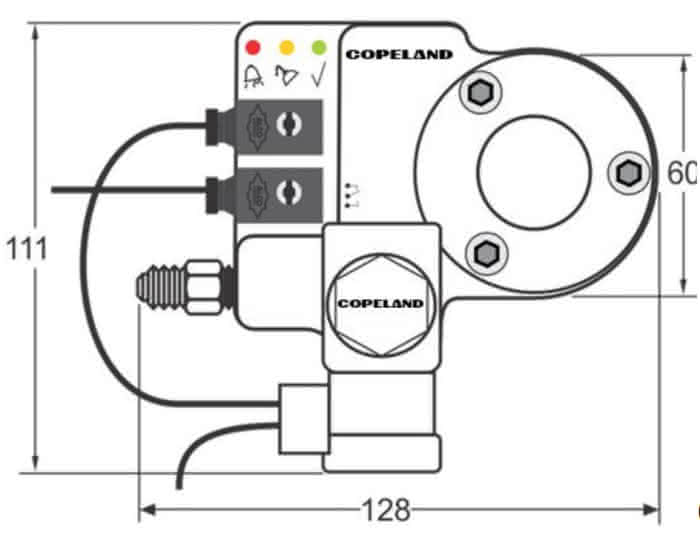

• Eigenständiges Regelgerät bestehend aus Ölstandsensor und integriertem Magnetventil zur sicheren Ölversorgung

• 3-Zonen Ölstandanzeige mit Hall-Sensor zur genauen Ölstandmessung. Keine Fehlmessung durch aufschäu-mendes Öl oder Lichteinfall

• LEDs für Alarm, Betriebszustand und 3-Zonen Pegelstand

• Versorgungsspannung 24 VAC oder 230 VAC

• Ausgangsrelais mit Wechsler für Verdichterabschaltung oder Alarm 230 VAC / 3 A

• Einfache und schnelle frontseitige Montage am vorhandenen Ölschauglasstutzen ohne Gegenmuttern

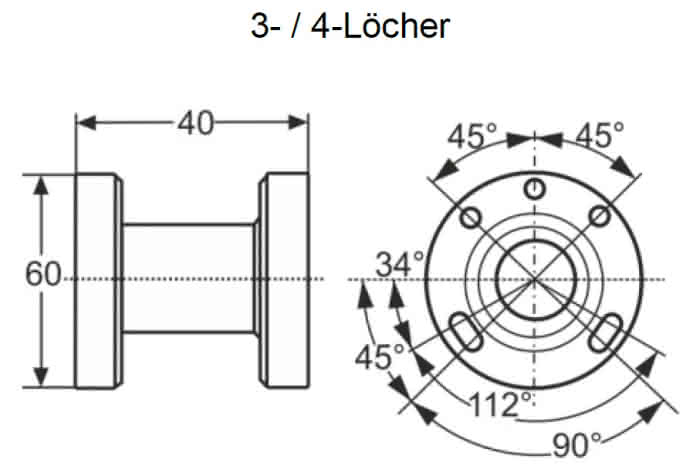

• Adapter zum Anschluss aller gängigen Verdichtertypen

• Empfohlen von führenden Verdichterherstellern

• CE Kennzeichnung gem. Niederspannungsrichtlinie und EMV Vorschriften

OM3 & OM4 für ausgewählte HFC & HFO/ HFO gemischte Kältemittel
OM4 zusätzlich für subkritische CO2 Anwendungen
OM5 für transkritische CO2 Anwendungen

Herstellerhinweis für die Anwendung mit A2L Kältemitteln:


• Das Gerät muss sich außerhalb der potenziell brennbaren Zone befinden, in der ein ausgelaufenes Kältemittel austreten oder stagnieren könnte. Oder es muss ausreichend belüftet werden, so dass die Konzentration eines ausgelaufenen Kältemittels niemals 50 % der niedrigsten brennbaren Grenze erreicht

• Nach der Installation und vor der Befüllung des Systems mit den Kältemitteln muss eine Dichtheitsprüfung durch-geführt werden. Die Abnahmekriterien dafür müssen der einschlägigen Norm nach EN 378 entsprechen.


• Die Stromversorgung darf nur 24 VAC betragen.

• Die Spannung des Alarmkontakts ist max. 24 VAC.

Wichtiger Hinweis!

Der Ölspiegelregulator lässt sich sowohl mit 230V als auch 24V schalten. Hierfür muss für 24 V die entsprechende Spule ESC-(W)24VAC mit dem zugehörigen Kabel OM3-P... bestellt werden, bzw. für 230V die Spule ESC-(W)230VAC mit dem zugehörigen Kabel mit Trafo Modul OM-23V-...

Das Anschlusskabel für das Alarm Relais ist in beiden Fällen das OM3-N...

Für weitere Infos siehe angehängtes Datenblatt oder das angegebene Zubehör!

A2L Anwendungen nur mit Adapter OM0-CCL zulässig!
