EVD ice ist ein elektronischer Überhitzungsregler für einpolige Expansionsventile von CAREL. EVD ice wurde für den Einsatz in Ventilnähe direkt im Kältekreislauf entwickelt. Dadurch vereinfacht sich die Installation und wird die elektronische Expansionsventiltechnologie direkt in die Maschine integriert. Die Kunststoffbeschichtung von EVD ice garantiert den Komplettschutz auch unter Extrembedingungen, zum Beispiel bei niedrigsten Temperaturen oder bei starker Kondensatbildung. EVD ice kann direkt in den Luft-Verdampfer eines Kühlraums eingebaut werden. Der Regler ist mit Sensoren sowie mit Signal- und Stromkabeln ausgestattet: Für die Vervollständigung des Systems können der für den Kälteleistungsbedarf geeignete Ventilkörper und der gewünschte Druckwandler aus der kompatiblen Carel-Produktbandbreite gewählt werden. EVD ice lässt die Kältemittelüberhitzung regeln und die Leistungszahl des Kältekreislaufs optimieren. Durch seine Kompatibilität mit verschiedensten Kältemitteln in Kälteanlagen und Kältesätzen/Klimageräten garantiert er maximale Anlagenflexibilität. Er integriert die Schutzfunktionen gegen niedrige Überhitzung (LowSH-Schutz), hohen Verdampfungsdruck (MOP-Schutz) und niedrigen Verdampfungsdruck (LOP-Schutz). Seine Bedienoberfläche visualisiert konstant den Ist-Überhitzungswert, meldet Alarme und lässt die Betriebsparameter einstellen.

Beim ersten Einschalten genügt die Konfi guration von 3 Startparametern für den Start der Ventilregelung in der Anlage:


• Kältemitteltyp

• Betriebsmodus (Kühlraum, Kühlmöbel, etc.)

• Überhitzungssollwert

EVD ice ist über die serielle RS48-Schnittstelle (Modbus-Protokoll) auf einfache Weise für die Echtzeit-Überwachung der Betriebsparameter und der Alarme zugänglich.

Die serielle Schnittstelle kann auch für die Fernkonfiguration der Betriebsparameter verwendet werden. In diesem Fall empfiehlt sich die Kombination mit anderen Steuergeräten von Carel (Überwachungsgeräte und Steuergeräte für Kühlräume).

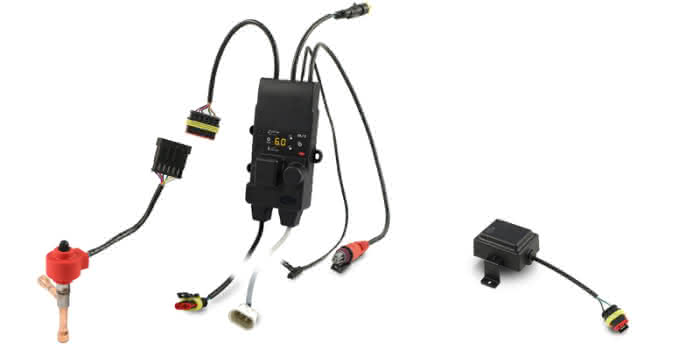

Das EVD ICE KIT beinhaltet:


• Ultracap (Pufferspeicher)

• unipolaren E2V-Stator

• Kabel für Drucktransmitter

• Rohranlegefühler

Wichtiger Hinweis!

Der ratiometrischer Drucktransmitter und das Elektronische Einspritzventil sind nicht enthalten!

Nur unipolare Statoren (enthalten) und ratiometrische Drucktransmitter (nicht enthalten) kompatibel

Nur für E2V-Ventile.

230V Kontakt für Kühlbefehl (Beispielsweise vom Verdichter kontakt eines Kühlstellenreglers).
