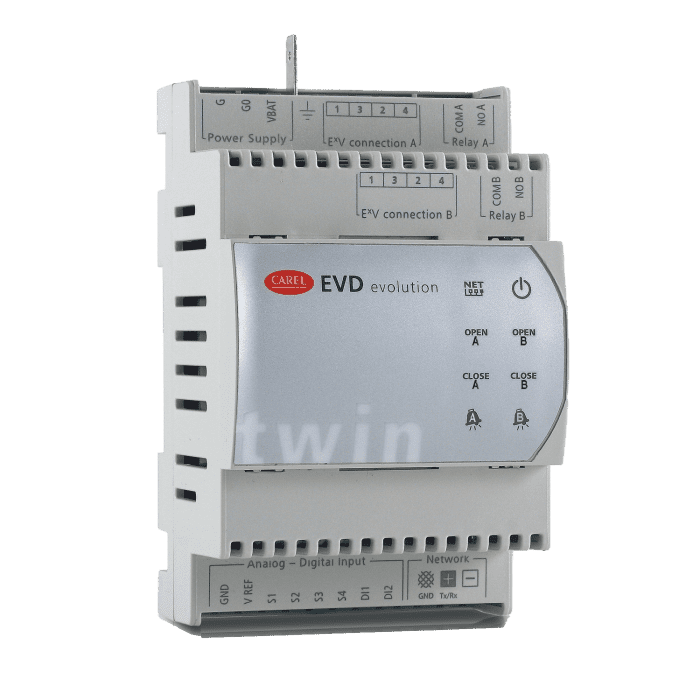

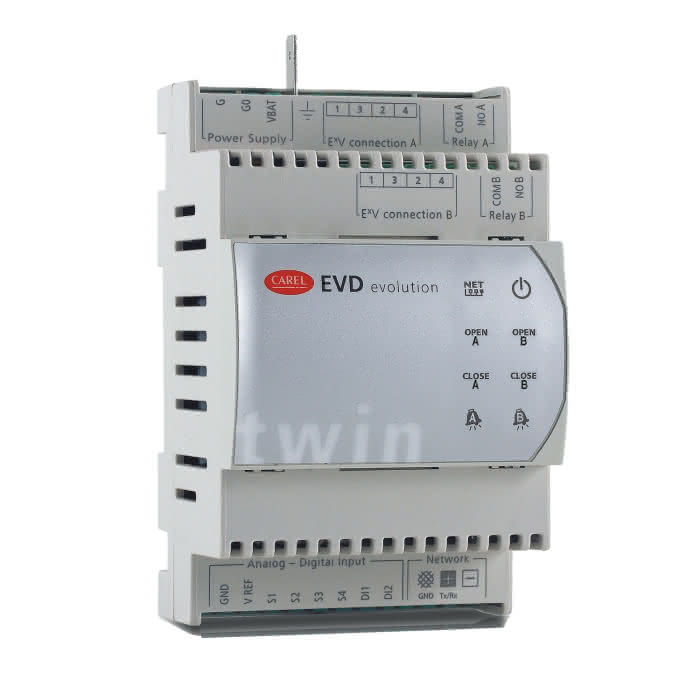

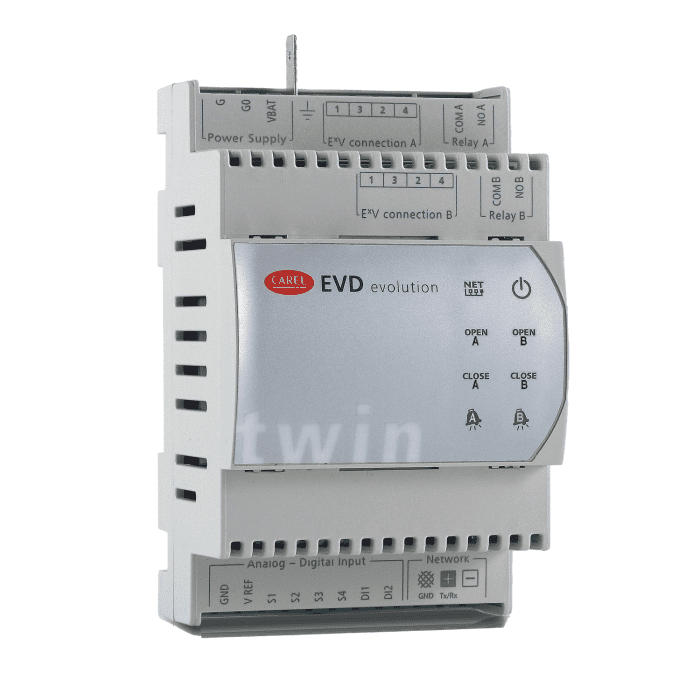

Die elektronische Steuerung EVD evolution twin besteht aus zwei Treibern für bipolare Schrittmotoren, die 2 elektronische Expansionsventile unabhängig ansteuern. EVD evolution twin ist für die Hutschienen-Montage ausgelegt und mit abnehmbaren Schraubklemmen ausgestattet. Jeder Treiber lässt die Kältemittelüberhitzung regeln und den Kältekreislaufwirkungsgrad optimieren. Die maximale Anlagenflexibilität wird durch die vollständige Kompatibilität mit verschiedenen Kältemitteln und Ventilen in Kaltwassersätzen, Klimageräten und Kälteanlagen (auch mit transkritischer und subkritischer CO2-Prozessführung) garantiert. EVD evolution twin verfügt über Schutzfunktionen gegen niedrige Überhitzung (LowSH), hohen Verdampfungsdruck (MOP), niedrigen Verdampfungsdruck (LOP). Sie kann alternativ zur Überhitzungsregelung Sonderregelungen wie die Heißgas-Bypass-Regelung, die Verdampferdruckregelung (EPR-Stauungsdruck) und Ventilregelung hinter dem Gaskühler in transkritischen CO2 -Kreisläufen ausführen. Im Fall der Integration mit einer spezifi schen CAREL-Steuerung via LAN übernimmt sie die Ansteuerung eines elektronischen Expansionsventils in einem Kältekreis mit digitalem Scroll-Verdichter. Eine adaptive Regelfunktion überprüft außerdem die Qualität der Überhitzungsregelung und startet gegebenenfalls ein oder mehrere Abstimmungsverfahren (Tuning). Die Netzwerkeinbindung ist alternativ möglich mit:


• einer programmierbaren pCO-Steuerung für die Regelung via pLAN, tLAN und RS85/Modbus®;

• einem PlantVisorPRO-Supervisor via RS485/Modbus®. In diesem Fall stammt der Ein/Aus-Befehl vom digitalen Eingang 1 für den Treiber A und vom digitalen Eingang 2 für den Treiber B (falls entsprechend konfi guriert). Neben dem Befehl für den Regelungsstart/-stopp können die digitalen Eingänge 1 und 2 auch konfiguriert werden für:

  • die optimierte Abtauregelung;

  • die Zwangsöffnung des Ventils (100%);

  • das Backup der Regelung;

  • die Sicherheit der Regelung.



Die letzten beiden Optionen beziehen sich auf das Verhalten des Treibers bei einer Verbindungsunterbrechung im pLAN- oder tLAN-, RS485/Modbus®-Netzwerk. Außerdem kann die Steuerung als einfacher Positionsregler mit analogem 4…20-mA- oder 0…10-Vdc-Eingangssignal für den Treiber A (Eingänge S1 bzw. S2) und mit 4…20-mA-Signal für den Treiber B (Eingang S3) arbeiten. EVD evolution twin wird mit LED-Platine für die Betriebszustandsanzeige geliefert. Erhältlich ist auch ein Grafikdisplay (Zubehör), das für die Installation verwendet werden kann. Ein Inbetriebnahme-Assistent leitet den Benutzer durch das Verfahren, bei dem nur 4 Parameter pro Treiber einzustellen sind: Kältemittel, Ventil, Druckfühler, Art der Hauptregelung (Kaltwassersatz, Kühlmöbel etc.). Bei diesem Verfahren kann auch die Korrektheit der Fühler- und Ventilmotoren-Verdrahtung überprüft werden. Nach der Installation kann das Display abgenommen werden (es ist für den Betrieb der Steuerung nicht unbedingt erforderlich). Alternativ ist es für die Anzeige der Anlagenvariablen, der eventuellen Alarme oder zur Änderung der Regelparameter verwendbar. Die Steuerung kann auch am PC über den seriellen Nebenanschluss installiert werden. In diesem Fall ist das VPM-Programm (Visual Parameter Manager) erforderlich und muss der USB/tLAN-Wandler EVDCNV00E0 angeschlossen werden. In den RS485/Modbus®-Modellen kann die Installation ebenfalls am PC ausgeführt werden, wobei anstelle des seriellen Nebenanschlusses der serielle Anschluss zum Einsatz kommt.
Die “Universal”-Modelle steuern alle Ventiltypen an, die CAREL-Modelle nur die CAREL-Ventile.
