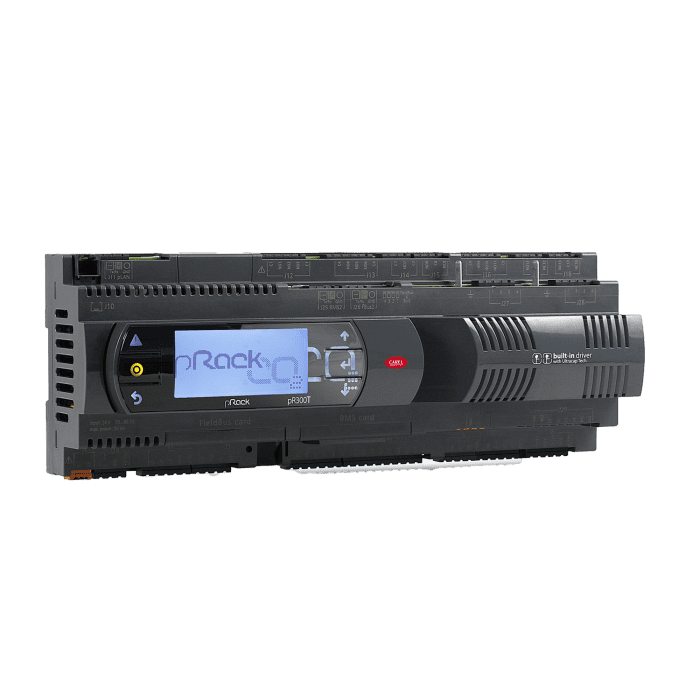

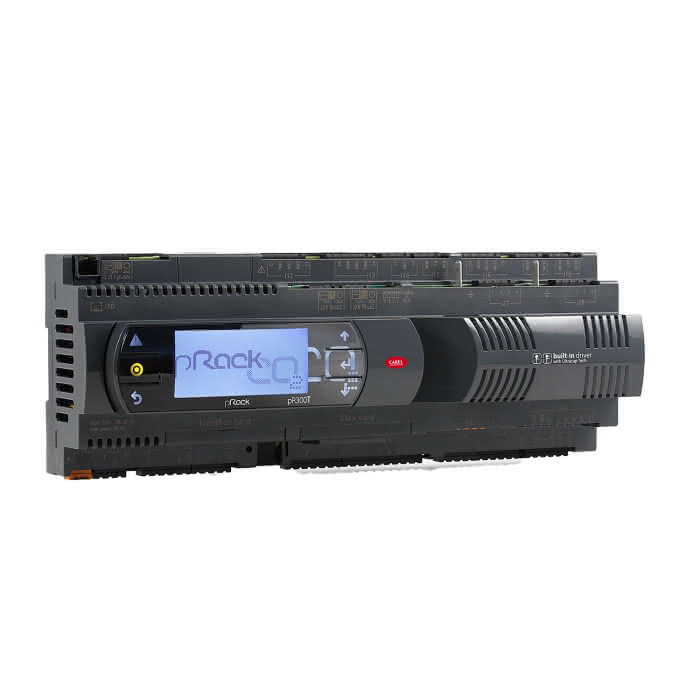

Topversion für die komplette Ansteuerung von transkritischen Booster-CO2-Anlagen.


• Direkte Regelung der HPV- und RPRV-Ventile.

• Der in das Gerät integrierte Treiber für elektronische Schrittmotor-Expansionsventile macht externe Ventiltreiber überflüssig.

• Die Ultracap-Technologie maximiert außerdem die Anlagensicherheit.

Die neue Plattform pRack pR300T beeindruckt den Markt der transkritischen CO2-Verbundanlagen als leistungsstarkes Produkt für eine vereinfachte Verwaltung von Anlagen, die an und für sich schon komplex sind:


• Komplette Regelung von transkritischen CO2-Anlagen anhand einer einzigen Steuerung

• Einfache und intuitive Benutzeroberflächen (auch personalisierbar)

• Einfacher Zugriff auf die Überwachungssysteme

• Einfacher Zugriff auf die Programmierung (USB Host und Device)

• Sicherheits- und Backup-Verfahren

• Große Flexibilität (Multiboard-Betrieb, E/A-Konfigurierbarkeit)

Erweiterung für pRack

Transkritische CO2-Prozessführung. Die neue Erweiterungskarte stellt für pR300T 10 weitere universelle E/A und zusätzliche 6 digitale Ausgänge bereit. Ideal für ein Alarmmanagement mit zahlreichen Alarmen pro Verdichter und/oder für die erforderlichen Fühler bei doppelter Wärmerückgewinnung.

Hochdruckventil
E3V-C, elektronisches Expansionsventil für CO2-Booster-Anlagen, verwendbar als Gegendruckventil oder als Flashgas-Ventil. Die E3V-C-Baureihe (verfügbar in verschiedenen Leistungen) steuert die Regelung der Gaskühler und Kältemittelsammler im Hochdruckstadium der transkritischen Kreisläufe an.

Hochdruckventil (HPV)


• Optimale Vorkonfiguration

• Personalisierbarer Algorithmus

• Sicherheitsverfahren

Unterkühler


• Gaskühler-Integration

• Geplant oder bei Bedarf

ChillBooster


• Adiabatisches Kühlsystem für luftgekühlte Verflüssigersätze

• Aktivierung durch hohen Verflüssigungsdruck oder als letzte Regelungsphase

• Hohe Effizienz bei hohen Außentemperaturen im Sommer

Doppelte Wärmerückgewinnung


• Wärmerückgewinnung für Brauchwassererwärmung

• Wärmerückgewinnung für Raumheizung

• Interaktion mit den Arbeitsbedingungen

• Ausschluss des Gaskühlers als letzte Stufe der Wärmerückgewinnung

Verdichter im Parallelverbund


• Höhere Effizienz des Gaskühlerdrucksystems und höhere Außentemperaturen

• Synchronisierung mit dem RPRV-Ventil

• Regelung auf der Grundlage des Kältemittelsammlerdrucks

Flüssigkeitssammler-Druckregelventil (RPRV)


• Regelung nach Flüssigkeitssammlerdruck

• Sicherheitsverfahren

• Hochdruckalarm

Wiederherstellungsverfahren


• Wiederherstellung mit Einzelplatine

• Mit Case Controllern verdrahtete Fehlersynchronisierung

• PlantVisorPRO 2 auch für die Synchronisierung der Case Controller über serielle Leitung

• Plug-in Safe Restore

Ölrückführung


• Kühlung

• Einspritzung

• Abscheider

• Überwachung des Sammlerdrucks

Gaskühler


• Optimierte Ventilatorsteuerung

• Drehzahlregler (EC, VFD)

pRack pR300T steuert eine transkritische CO2-Booster-Verbundanlage mit dedizierten Algorithmen für die transkritischen Ventile, die Verdichter im Tiefkühlbereich und im Normalkühlbereich, die Verdichter im Parallelverbund, den Gaskühler und das doppelte Wärmerückgewinnungssystem an.
