Beschreibung
Eintritt Anschluss-Typ: Lötanschluss ODF, Eintritt Größe [in]: 1/2 in, Austritt Größe [in]: 1/2 in
Spezifikationen
ATEX-Verkaufstext
-40 / +70C
II 3G Ex ec IIB T4 Gc
Anschlussmaterial
Bi-metal: Steel/copper
Anschlusstyp
Solder, ODF
Anschlusstyp
Solder ODF
Anzeiger Durchflussrichtung
Laser engraved 2-way arrow
Austritt Anschlusstyp
Solder ODF
Austritt Größe [in]
1/2 IN
Austrittgröße
1/2 Zoll
Balanced Port [Ja/Nein]
Yes
Bedingungen Nennleistung [IMP]
tcond=90 ºF
tevap=40 ºF
tliq=82 ºF
Bedingungen Nennleistung [SI]
tcond=32 ºC
tevap=5 ºC
tliq=28 ºC
Durchflussrichtung
Bi-flow
EAN
5702428908580
Eintritt Anschluss-Typ
Solder ODF
Eintritt Größe [in]
1/2 IN
Eintrittgröße
1/2 Zoll
Elektr. Anschlussgröße
4 pin
Elektrischer Anschluss
Male
Elektrischer Anschluss
M12
Elektrischer Anschluss (Stecker/ Stecksockel)
Male
Fluid-Gruppe
I
Gesamtschrittanzahl
600 (full steps)
Gesamttaktzeit [s] [max.]
6.0 "
Gesamttaktzeit [s] [min.]
3.0 "
Gewicht ohne Verpackung
0,304 kg
Handbedienung optional
AST-G service driver
IP Zertifizierung
IP67
Induktivität pro Phase [µH]
14,000 µHz
Kategorie
Art. 4, par. 3
Kompatibilität Kältemittel-Öl
Oilfree applications
R1234ze(E)
R134a
R513A
R515A
R515B
R516A
Kompatible Danfoss-Regler
EKE 1A
EKE 1B
EKE 1C
MCX 061V
MCX 152V
Kv-Wert
1,300 m³/h
Kältemittel
R1233zd(E), R1234yf, R1234ze(E), R1270, R134a, R22, R227ea, R23, R245fa, R290, R32, R404a, R407a, R407b, R407c, R407f, R407h, R410a, R412a, R413a, R417a, R422a, R422b, R422d, R427a, R438a, R442a, R444b, R447a, R448a, R449a, R449b, R450a, R452a, R452b, R454a, R454b, R454c, R455a, R463a, R500, R502, R507a, R512a, R513a, R513b, R515a, R515b, R516a, R600, R600a
Kältemittel Temp. [ºC] [max.]
70 °C
Kältemittel Temp. [ºC] [min.]
-40 °C
Kältemittel Temp. [ºF] [max.]
158 °F
Kältemittel Temp. [ºF] [min.]
-40 °F
Leistung
141 kW
Leistungsaufnahme
7,2 W
Max. Gesamtenergieverbrauch Spannungsantrieb [W]
7.2 W
Max. Gesamtenergieverbrauch Stromantrieb [W]
7.2 W
Max. Gesamtleistungsverbrauch [W]
7 W
Max. OPD Umkehrbetrieb [bar]
40 bar
Max. OPD Umkehrbetrieb [psi]
580.0 psi
Max. zul. Betriebsdruck [psig]
725 psig
Max. zulässiger Arbeitszyklus [%]
100 %
Max. Öffnungsdifferenzdruck (Opening Difference Pressure) OPD [bar]
40.0 bar
Max. Öffnungsdifferenzdruck (Opening Difference Pressure) OPD [psi]
580.0 psi
Maximale Medientemperatur
70 °C
Maximaler Betriebsdruck
50,0 bar
Maximaler Betriebsstrom
0,80 A
Menge je Verpackungseinheit
12 pc
Minimale Medientemperatur
-40 °C
Motortyp
Bi-polar
Nennleistung
141,00 kW
Nennleistung R134a [TR]
24.20 tons
Nennleistung R134a [kW]
83.90 kW
Nennleistung R22 [TR]
40.10 tons
Nennleistung R22 [kW]
141.00 kW
Nennleistung R404A/R507 [TR]
37.30 tons
Nennleistung R404A/R507 [kW]
80.00 kW
Nennleistung R407C [TR]
33.70 tons
Nennleistung R407C [kW]
117.00 kW
Nennleistung R410A [TR]
37.30 tons
Nennleistung R410A [kW]
129.0 kW
Nennleistung Verfl. - Hinweis
Full stroke open, normal flow
Phasenstrom (RMS) [mA]
600 mA
Phasenstrom (Spitze) [mA]
800 mA
Produktfamilienname
ETS Colibri
Produktname

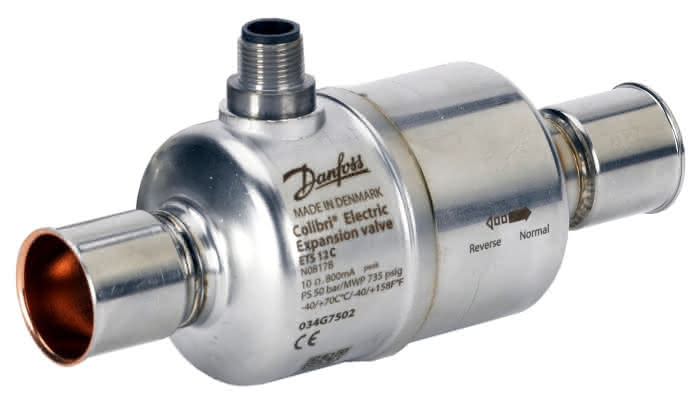

Electric expansion valve
Produktzubehör
Stepper valve accessories
Schauglas
No
Schrittmodus
2-phase full step
Half step
Microstep (recommended)
Stückzahl
12
Typ
Colibri
Umgebungstemperatur
70 °C
Umgebungstemperaturbereich [°C] [max.]
70 °C
Umgebungstemperaturbereich [°C] [min.]
-40 °C
Umgebungstemperaturbereich [°F] [max.]
158 °F
Umgebungstemperaturbereich [°F] [min.]
-40 °F
Verpackungsgröße
Multi pack
Wartbar
No
Werkstoff
Stainless steel
Werkstoff Gehäuse
Stainless steel
Widerstand [kOhm]
0.0 kOhm
Zulassung
ATEX
CE
EAC
LLC CDC TYSK
UR
Daten und Abbildungen ohne Gewähr
