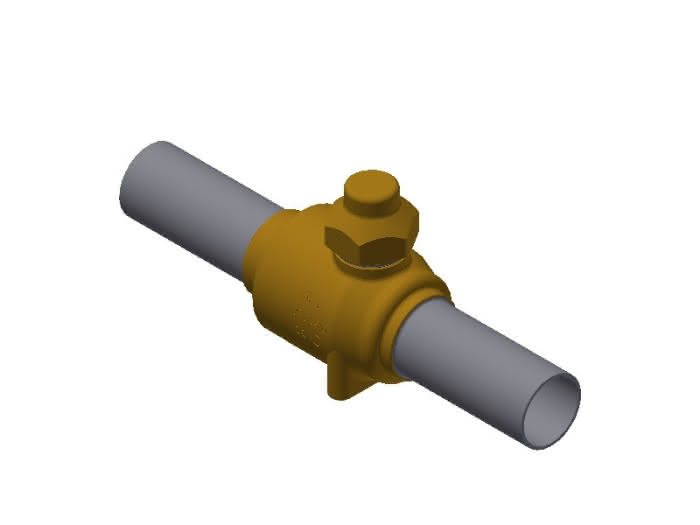

Kugelabsperrventil für Hochdruck Typ GBCH für R744 / CO₂ (90 bar / 1305 psig)

Die Danfoss Kugelabsperrventile vom Typ GBC für R744 (CO₂) sind manuell betätigte Absperrventile für CO₂-Kälteanlagen.
Diese Ventile sind speziell auf eine intrinsische Stillstandssicherheit ausgelegt – das bedeutet, sie halten den Drücken stand, die typischerweise beim Stillstand der Anlage entstehen, z. B. bei Wartungsarbeiten oder unerwartetem Stromausfall.

Die Ventilkonstruktion und die eingesetzten Materialien sind speziell für den Einsatz mit CO₂-Kältemittel entwickelt und geprüft. Die Ventile sind für alle Systembereiche mit einem Betriebsdruck unterhalb des angegebenen maximalen Betriebsdrucks zugelassen – typischerweise Flüssigkeits-, Sauggas- und Gas-Bypass-Leitungen.

Merkmale:


• Schlanke Bauform – einfache Installation und Wartung

• ¼-Drehung von vollständig geöffnet bis vollständig geschlossen

• Auslegung des GBC für R744:

  • GBCH 6s – 28s: max. Betriebsdruck 90 bar / 1305 psig

  • GBCH 35s – 42s: max. Betriebsdruck 75 bar / 1085 psig



• Anschlagpunkte bei geöffnetem und geschlossenem Zustand

• Sichtanzeige an der Spindel zeigt Ventilstellung (offen/geschlossen)

• Doppel-O-Ring-Dichtung an der Spindel

• Präzise lasergeschweißte Konstruktion

• Bruchsichere Spindelbauweise

• Ventildichtung aus modifiziertem PTFE (Teflon®) mit niedriger Reibung und hoher Dichtwirkung

• Gehäuse gebohrt und mit Gewinde zur Paneelmontage vorbereitet

• Entlastungsbohrung zur Vermeidung von Flüssigkeitseinschluss im geschlossenen Zustand

• Ausgewählte O-Ring-Materialien für CO₂-Kältemittel

• Fortschrittliches Design ermöglicht zuverlässige Bidirektionalität

• Speziell entwickeltes Messingmaterial für zuverlässige Leistung auch unter aggressiven Umgebungsbedingungen
