SCA-X, Absperr-/Rückschlagventil/CHV-X, Rückschlagventil - 52 bar/754 psi

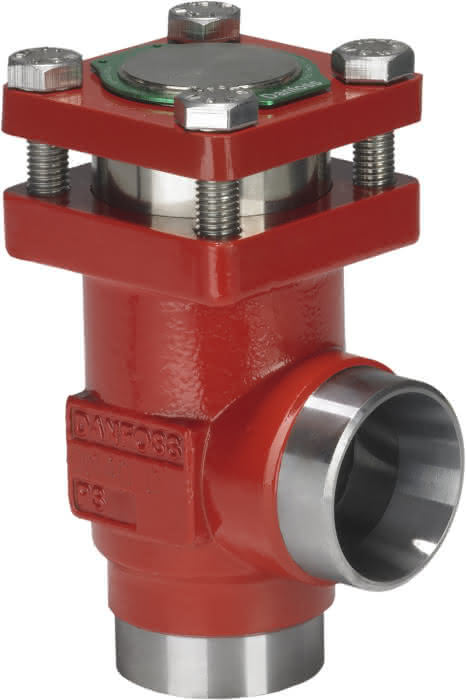

Bei den SCA-X handelt es sich um Rückschlagventile mit eingebauter Absperrfunktion. Die SCA-X Ventile sind als Eckausführungen erhältlich. Die Ventile vom Typ CHV-X sind Rückschlagventile. Die CHV-X sind in Eck-und Durchgangsausführung erhältlich.
Die SCA-X sind mit einer belüfteter Kappe ausgestattet, und die interne Rücksitzstellung ermöglicht den Austausch der Spindeldichtung, während das Ventil unter Druck steht.

SCA-X und CHV-X sind Teil der modularen SVL-Produktreihe, sodass jedes Ventilgehäuse mit vielen verschiedenen Anschlusstypen und -größen erhältlich ist. Außerdem ist es möglich, die SCA-X und CHV-X zu jedem anderen Produkt der SVL-Familie umzubauen, indem der gesamte Deckel ausgetauscht wird.
Die Ventile öffnen bei sehr geringen Differenzdrücken, sorgen für einen optimalen Durchfluss und lassen sich für Inspektions- und Wartungsarbeiten leicht auseinandernehmen.

Merkmale:


• Als Gehäuse wird ein SVL-Standardgehäuse in Eckausführung verwendet, in das auch andere Einsätze der SVL-Plattform eingebaut werden können

• Öffnet bei sehr geringem Differenzdruck von 0,04 bar/0,58 psig

• Mit eingebauter Dämpfungskammer zum Vermeiden eines Ventilflatterns infolge einer geringen Geschwindigkeit und/oder geringen Dichte des Kältemittels

• Jedes Ventil ist deutlich mit Typ, Größe und Leistungsbereich gekennzeichnet.

• Zu Inspektions- und Servicezwecken problemlos demontierbar

• Die interne Rücksitzstellung ermöglicht den Austausch der Spindeldichtung bei aktivem (d. h. druckbelastetem) Ventil

• Optimale Durchflusseigenschaften sorgen für ein schnelles Öffnen in die vollständig geöffnete Stellung

• Schutz vor Pulsationen durch integrierte Dämpfungsvorrichtung

• Das Gehäuse und das Oberteil bestehen aus Tieftemperaturstahl gemäß den Anforderungen der Druckgeräterichtlinie und den Bestimmungen anderer internationaler Zulassungsbehörden

• Mit Edelstahlschrauben ausgestattet

• Max. zulässiger Betriebsüberdruck PS/MWP: 52 bar g/754 psi g

• Temperaturbereich: -60 – 150 °C/-76 – 302 °F
