Heizband HB35/120 2x erforderlich
Bitte loggen Sie sich ein, um den Preis zu sehen
Beschreibung
Kältemittelverdichter saugen das Kältemittel dampfförmig an und verdichten es auf die für die Verflüssigung entsprechenden Bedingungen. Anlagen- und temperaturbedingt können jedoch Zustände auftreten, die Kältemittel in noch flüssiger Form zum Verdichter zurückführen. Sogenannte Flüssigkeitsschläge mit nachstehendem Schadensbild am Verdichter sind die Folgen:
- Zerstörte Saugventile
- Dichtungsbruch
- Lagerschäden
- Zerstörte Druckventile
- Kolben- und Pleuelbrüche

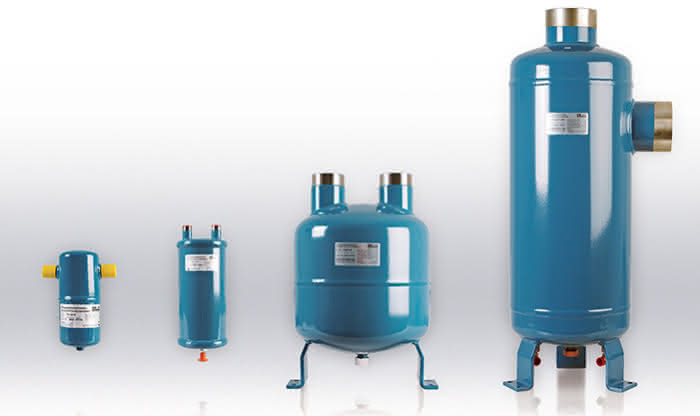

ESK-FIüssigkeitsabscheider werden nach dem seit Jahrzehnten bewährten Injektorprinzip gebaut, das auch bei aufgefüllten Abscheidern das Ansaugen von Flüssigkeit verhindert.
Insbesondere bei Kompaktanlagen mit zu geringer Sauggasüberhitzung dT < 7 K (Rückstrom von unverdampften FIüssigkeitströpfchen) ergeben sich durch das Verhalten von Öl-/Kältemittel Öldruckprobleme und erhebliche Leistungsminderungen der Anlage. ESK-Flüssigkeitsabscheider schützen Verdichter und Anlagen vor Flüssigkeitsschlägen und Betriebsstörungen. Der Einsatz wird bei folgenden Kriterien dringend empfohlen:
- Verbundanlagen
- Flüssigkeitsverlagerung
- Transportkühlung
- Heißgasabtauung
- Containerkühlung
- Wärmepumpensysteme
- Überflutete Verdampfer
- Umschaltbare Systeme
- Sauggasüberhitzung < 7K
Durch die saugseitige Anwendung können die Flüssigkeitsabscheider auch für R410A eingesetzt werden.
Flüssigkeitsabscheider für den Einsatz von R 744 (CO2)
ESK Flüssigkeitsabscheider vom Typ FA2-CD sind speziell für CO2-Anwendungen mit einem max. Saugdruck von 45 bar konzipiert.
Die Flüssigkeitsabscheider vom Typ FA-CDH arbeiten im Niederdruckbereich der transkritischen Anlage und sind für einen maximalen Betriebsdruck von 100 bar vorgesehen. Die Auswahl ist entsprechend der Auslegungstabelle zu bestimmen.
Technische Spezifikation
Max. zulässiger Betriebsüberdruck (PSmax) im Temperaturbereich:
[1] Zul. Betriebstemperatur: 100 ... –10 °C -> PS1 = 45 bar
[2] Zul. Betriebstemperatur: –10 ... –50 °C -> PS2 = 30 bar
Temperaturgrenzen
Ein Heizband ist generell für den Betrieb erforderlich.
