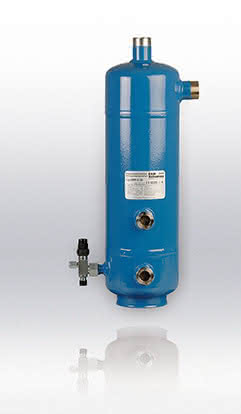

Die kombinierten Ölabscheider-Sammler sind speziell für den Einsatz bei Hochdruck-Ölreguliersystemen konzipiert und punkten mit geringerem Platzbedarf und Montageaufwand, im Gegensatz zu den konventionellen Ölabscheidern besitzen sie kein Schwimmerventil. Die Geräte vom Typ OSR und BOS2-R werden im Standard mit Schaugläsern und einem Absperrventil ausgeliefert. Speziell für transkritische CO2-Anwendungen wurden die Geräte vom Typ BOS4-R-CDH entwickelt. Für den Aufbau eines Hochdruck-Ölreguliersystems stehen passend zu den Ölabscheider-Sammlern elektronische Ölspiegelregulatoren vom Typ ERM6 zur Verfügung.

Installation und Inbetriebnahme

Bei der Inbetriebnahme ist der Öl-Sammler bis zum oberen Schauglas mit dem Verdichter-Kältemaschinenöl über den Ölabscheiderteil aufzufüllen. Das Nachfüllen sollte erst erfolgen, wenn der Ölstand unter das Niveau des unteren Schauglases absinkt.

FL1 – Betrieb mit brennbaren Kältemitteln

ESK Ölabscheider-Sammler vom Typ OSR sind standardmäßig auch für die Kältemittel der Sicherheitsklassen A1, A2, A2L und A3 (gemäß DIN EN 378) freigegeben. Die Geräte vom Typ OSR-21.. sowie der Baureihe BOS2-R können auf Anfrage für Kältemittel der Fluidegruppe 1 freigegeben werden und sind mit dem Suffix -FL1 zu bestellen.

Technische Spezifikation

Max. zulässiger Betriebsüberdruck (PSmax) im Temperaturbereich
[1] Zul. Betriebstemperatur: 140 ... –10°C -> PS1: 45/31/36 bar
[2] Zul. Betriebstemperatur: –10 ... – 40°C -> PS2: 30/20/27 bar
