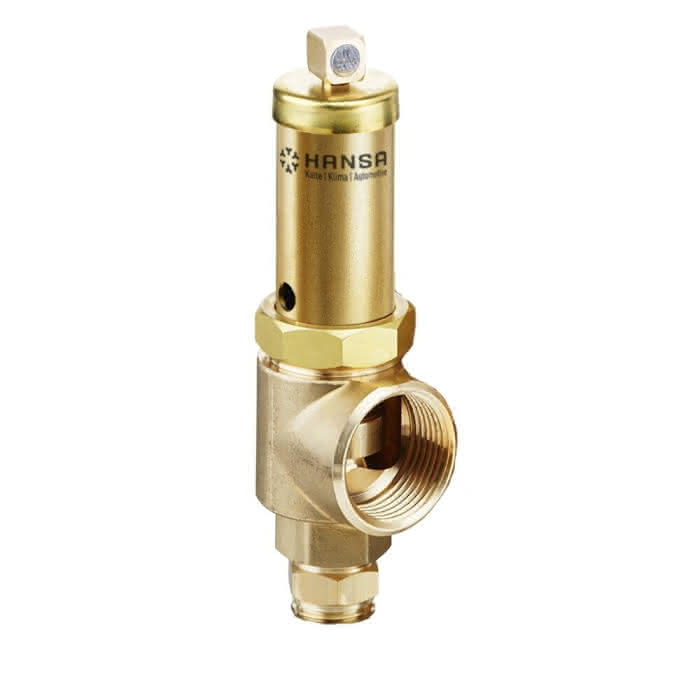

Mit dem HANSA Kältetechnik Sicherheitsventil Typ KSV/HD-KSV werden die gesetzlichen Vorschriften erfüllt.

Vorteile


• Ansprechdruck ist von 1,5bar bis 45bar lieferbar.

• Der gewünschte Ansprechdruck wird eingestellt und durch die DEKRA mit einer Abnahme bescheinigung dokumentiert.

• Durch die DEKRA erfolgt die Einzelabnahme im Werk.

• Die Dichtheit des Ventilsitzes wird durch eine kältemittelbeständige, dauerelastische und formbeständige Dichtung gewährleistet.

• Geeignet für alle Kältemittel (außer NH3 und NH3-haltige)

• Alle Ventile auch für Kältemittel R290 Propan erhältlich. Bitte Anfragen mit Artikelnummer und Zusatz "PRO".

Vorschriften


• Das HANSA Sicherheitsventil KSV/HD-KSV ist bauteilgeprüft nach AD-Merkblatt A2, entsprechend den Vorschriften der technischen Überwachungsvereine (VdTÜV) und erfüllt gleichzeitig die Zulassung nach der EG-Richtlinie 2014/68/EU

• Zulässiger Temperaturbereich –30°C bis +120°C

• Temperaturbereich für andere Medien auf Anfrage

Technische Hinweise


• Ein Zerlegen des Ventils oder Beschädigung der Plombe schließt jede Garantiepflicht unsererseits aus.

• Um den Ausfall eines Ventils zu vermeiden, ist folgendes zu beachten:

  • Sämtliche Anlagekomponenten müssen frei von Schmutzpartikeln sein.

  • Entsteht nach dem Ansprechen des Sicherheitsventils eine Verunreinigung am Ventilsitz durch Schmutzpartikel, kann dies zu Undichtheiten führen.

  • Bei der Montage wird die Dichtheit durch den beigelegten Dichtring Klebstoffe zum Abdichten sind nicht zulässig.

  • Der Schließdruck des Sicherheitsventils liegt max. 10 % unter dem Ansprechdruck. Eine Druckdifferenz von mind. 10 % zwischen Schließdruck und Druckwächter ist notwendig.



Anwendungsgebiete der Sicherheitsventile Typ KSV/HD-KSV

Die Unfallverhütungsvorschriften des Hauptverbandes der gewerblichen Berufsgenossenschaften schreiben vor, dass Kälteanlagen mit einem Füllgewicht von mehr als 10 kg Kältemittel der Gruppe 1 mit einer Sicherheitseinrichtung gegen unzulässige Drucksteigerung versehen sein müssen. Dies gilt auch für Flüssigkeitssammler, die allseitig betriebsmäßig absperrbar sind.

HANSA Sicherheitsventile vom Typ KSV/HD-KSV erfüllen die Vorschriften der EG-Richtlinie 2014/68/EU

Bei Kälteanlagen mit großer Kältemittelfüllung ist es zweckmäßig, zwei Sicherheitsventile einzubauen. Bei einer Funktionsüberprüfung oder bei einem eventuellen Ausfall eines Ventils kann die Anlage dann auf das zweite Sicherheitsventil umgeschaltet werden.

Technische Hinweise


• Für alle FKW und FCKW Kältemittel geeignet

• Für NH3 und NH3-haltige Kältemittel nicht geeignet

• Geeignet auch für andere Medien – nach Rücksprache, weil z. T. Sonderausführung

• Temperaturbeständig von – 30 °C bis + 120 °C

• Maximal zulässiger Betriebsdruck: 45 ba
