Anwendung

Das KRIWAN Diagnosesystem erlaubt Daten, die in KRIWAN Diagnosegeräten erfasst werden, über die DP-Schnittstelle auszugeben. So können Nutzer die Arbeitsweise der Maschine in der realen Applikation bewerten und ggf. schneller auf Störfälle reagieren.

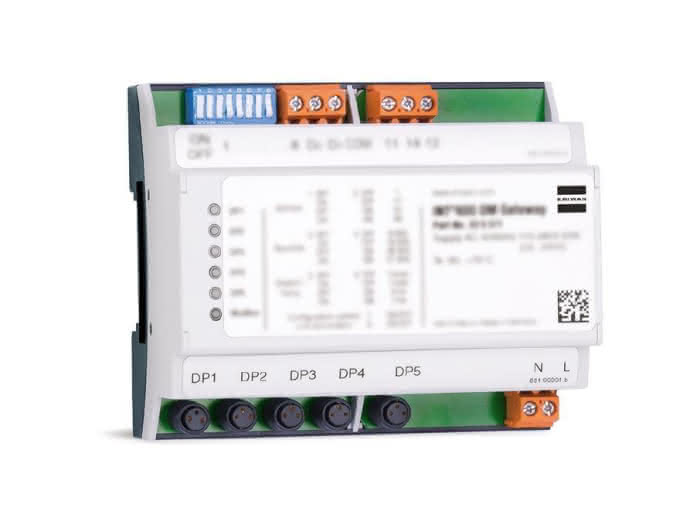

Das INT600 DM Gateway liest die DP-Schnittstelle ein und gibt diese über eine RS485-Schnittstelle (Modbus-Protokoll) aus.

Funktionsbeschreibung

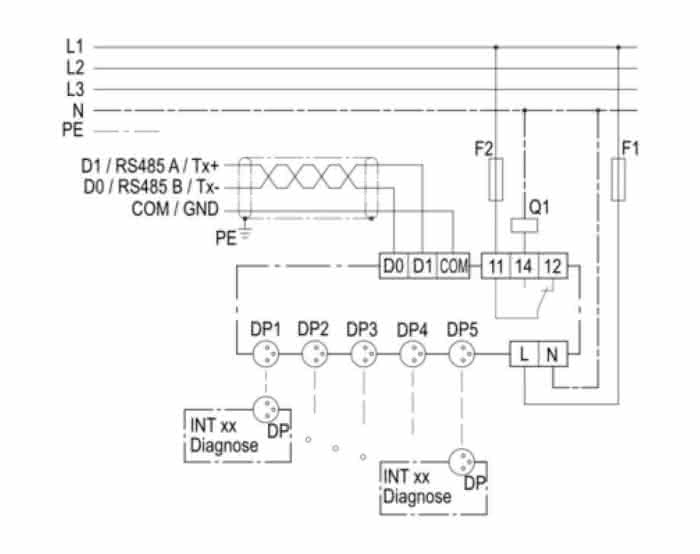

Über die 5 DP-Eingänge können Diagnosegeräte eingelesen und auf das Modbus-Protokoll umgesetzt werden. Die eingebauten LEDs signalisieren die aktuellen Aktivitäten des Gateways.

Folgende Merkmale zeichnen dieses Gateway aus:


• Direkter Anschluss von KRIWAN Diagnosegeräten über Steckverbindung

• Einfachste Analyse der einzelnen Schnittstellen durch Funktions- LEDs, die bei Datenübertragung blinken

• Einfachste Montage für den Schaltschrankeinbau

• Breite Einsatzmöglichkeit durch Dualvoltage Netzteil

• Durch erweiterten Temperaturbereich auch einsetzbar in Schaltschränken, die im Außenbereich aufgestellt sind

• Fernreset durchführbar

• Anbindung an KRIWAN INTelligence Server über Modbus-LAN Gateway

• Air-Gap: keine Durchgriffsmöglichkeit vom Internet auf KRIWAN Diagnose-Schutzgeräte

• Anbindung an kundenseitige Controller (offenes Modbusprotokoll)

• Stoß- und rüttelfest

Modbus

Die Modbus-Schnittstelle unterstützt den Standard-Modbus-Function-Code:


• 0x04 read input register

• 0x06 write single register

• 0x10 write multiple registers
